上海嘉定双向网改造项目

    上海嘉定NGB有线电视网采取星型架构,并选用未来宽带的ELT5500、HS2504、HMD202做为接入网设备,核心设备采用华为ME60-8。具体应用如下:其中ME60-8负责用户的接入认证和业务下发,ELT5500进行业务覆盖和汇聚,接入网采用PON+EoC + CATV的组网方式。机顶盒采用IP机顶盒,即数字电视通过同轴电缆以IPTV组播信号方式下发。互动业务采用IP传输方式,以PON+EoC的方式传输。系统图如下图所示:

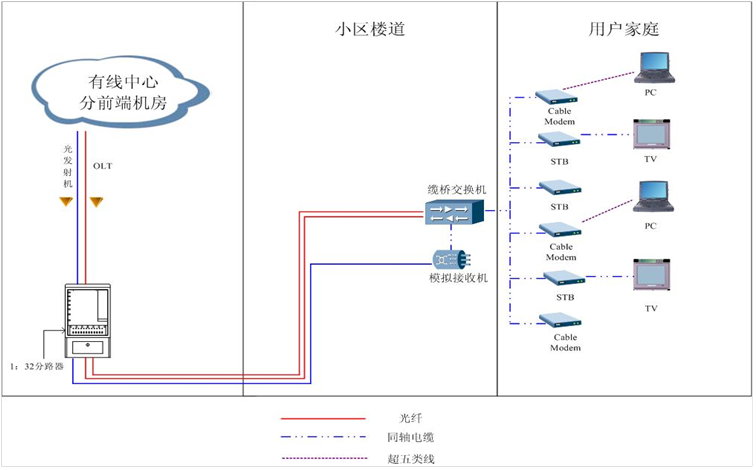

  • 系统图

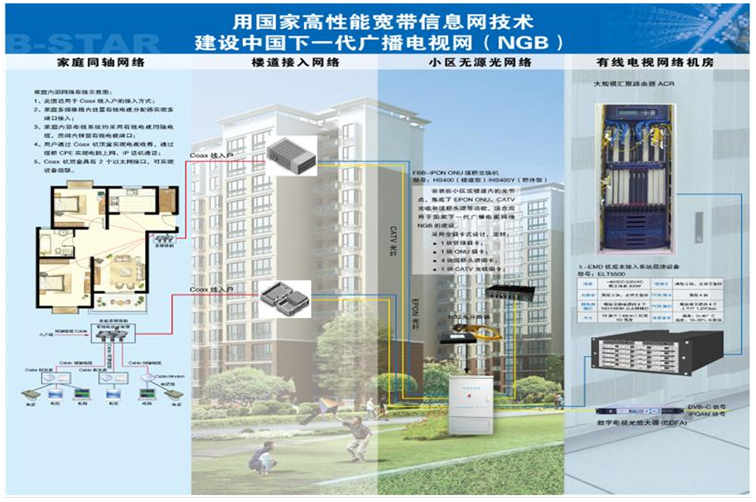

  • NGB系统设计规范

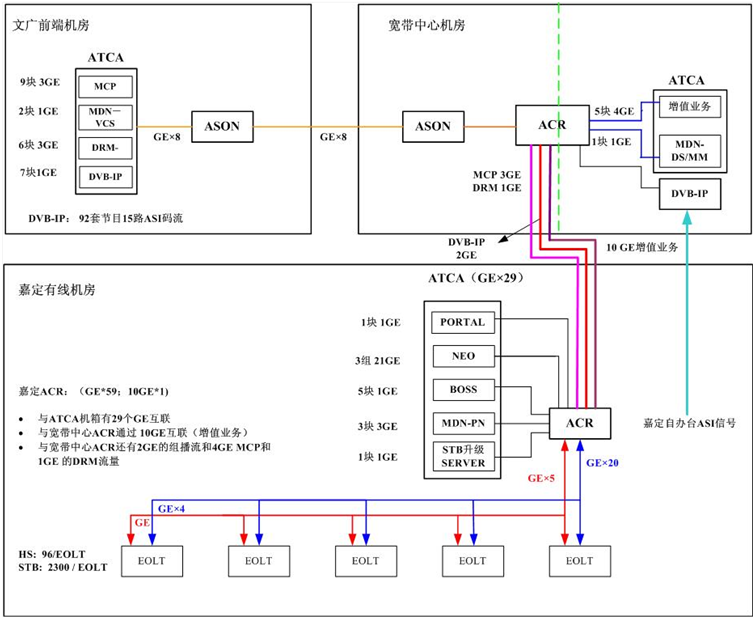

  • 嘉定NGB网络系统设计图
