产品介绍

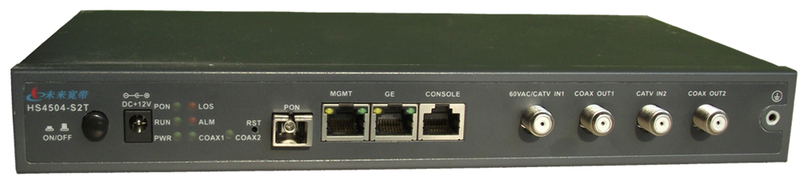

    未来宽带 楼道型二合一S2T产品是上海未来宽带技术及应用工程研究中心有限公司（以下简称未来宽带公司）面向广电NGB（下一代广播网络）推出的新一代缆桥交换机产品，该产品基于未来宽带自主知识产权的缆桥交换技术，融合了IPv4、IPv6、网络安全、高速交换、组播控制、有源调制等多种功能，在提高用户使用效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。

    未来宽带 楼道型二合一S2T产品基于以太网基础的EPON信号和缆桥信号的相互转换，并同CATV信号的混频、共缆传输。楼道型二合一S2T产品同未来宽带公司ELT5500设备配合使用，可承载视频、语音、和数据三大类业务，从应用的角度，可支持交互业务、数据业务、实时业务，以及对称宽带业务。

    未来宽带 楼道型二合一S2T产品可部署在有线电视网络架构中的楼道内，产品结构采用楼道型防尘钣金外壳。楼道型二合一S2T产品可同CATV、DVB-C、CMTS、IPQAM等有线数字电视系统兼容组网，为广电用户提供了数字模拟一体化、有源无源一体化的行业解决方案。

产品特点

• 楼道型二合一S2T产品采用EoC芯片，单EoC头端最大带宽可提升至320Mbps，可为每用户提供更大的带宽，并可增大单台设备的用户覆盖范围；
• 楼道型二合一S2T产品将缆桥头端和以太网交换功能集成在一起，适合利用同轴电缆的有线网络双向改造应用；
• 提供高接入带宽及灵活的用户带宽分配策略。
• 基于优先级队列的业务感知QoS保障
• 网管系统支持对楼道型二合一S2T产品进行远程管理维护；
• 楼道型二合一S2T产品支持本地命令行维护、远程命令行（telnet，SSH）、web管理、SNMP网管。

产品技术规格

项目		特性
PON接口	传输速率	上下行对称1Gbps
	网络覆盖半径	30公里
	光口类型	SC/PC
	高灵敏光接收器	不小于-26dBm
	发光功率	2-7dBm
	安全性	ONU认证机制
射频特性	工作频段	工作在7.5～65MHz，可选配置成工作在7.5~30Mhz
	输入阻抗	75Ω
	输出电平	110dBuV
	最大衰减	衰减45dB时，局端模块和缆桥终端1:1情况下能保证系统工作在最大吞吐率状态时不丢包； 衰减90dB时能保证局端模块和缆桥终端之间连接不中断。
	插入损耗	≤1.6dB
	平坦度	±1dB（任意8MHz内小于±0.5）
	反射损耗	≥16dB
Coax接口	接口数量	1路
	连接器类型	英制F型（-5F头）
